L型濾芯式除塵器
L型濾芯式除塵器采用了折疊濾芯式結構形式，濾料采用微孔薄膜復合濾料，因而具有獨特的技術性能及運行可靠等優點，適合物料回收除塵及空氣過濾之用。
1、主要特點
?、?L系列濾芯除塵器，由單元體（箱體）1～8只組成，可根據具體要求靈活地任意組合，單元體本身就是一臺完整的除塵器，可以單獨使用。
?、?L系列濾芯除塵器配備有多種規格（過濾面積）和不同濾料，適用于不同粉塵性質、溫度、含塵濃度0.5～5.0g/m3的氣體除塵或空氣過濾，除塵效率達99.99%。
?、?L系列濾芯除塵器配備有多種安裝結構形式，可根據實際情況選用。
?、?濾料采用微孔薄膜復合濾料，實現了表面過濾，清灰容易，阻力小，具有運行穩定性及技術可靠性。
2、工作原理
除塵器一般為負壓運行，含塵氣體由進風口進入箱體，在濾芯內負壓的作用下，氣體從筒外透過濾料進入筒內，氣體中的粉塵被過濾在濾料表面，于凈氣體進入清潔室從出風口排出。當粉塵在濾料表面上越積越多，阻力越來越大，達到設定值時（也可時間設定），脈沖閥打開，壓縮空氣直接吹向濾筒中心，對濾芯進行順序脈沖清灰，恢復低阻運行。
3、濾芯的規格性能
濾芯的規格性能見表。
|
濾芯規格及參數
|
|||||
|
外形尺寸(外徑×高)/mm
|
ф350×660(LW型)或1000(LL型)
|
||||
|
折數/折
|
88
|
130
|
150
|
200
|
|
|
過濾面積/(m3/只)
|
高660
|
5.8
|
8.5
|
9.9
|
13
|
|
高1000
|
8.8
|
13
|
15
|
20
|
|
|
處理風量/(m2/h)
|
高600
|
210
|
308
|
356
|
475
|
|
高1000
|
316
|
468
|
540
|
720
|
|
|
適用含塵濃度/(g/m3)
|
＜5.0
|
＜3.0
|
1.0
|
0.5
|
|
| 注：處理風量為在過濾風速0.6m/min情況下。 | |||||
4、除塵器單室性能參數
濾芯在除塵室的布置方式為臥式布置時性能見表13—20，立式布置時性能見表13—21。
|
表13—20 LW型單元體性能參數
|
||
| 性能 |
四列
|
三例
|
| △濾芯數n/只 |
16
|
12
|
| △處理風量/(m3/h) |
3300～9000
|
2500～6800
|
| 過濾風速/(m/min) |
0.4～0.7
|
0.4～0.7
|
| 含塵濃度/(g/m3) |
0.2～2
|
0.2～2
|
| 設備阻力/Pa |
700～1000
|
700～1000
|
| 除塵效率/% |
99.99
|
99.99
|
| △噴吹耗氣量/(m3/h) |
0.6～1.0
|
0.45～0.7
|
|
注：1、組合體時帶“△”的參數，乘以n即可。 2、每單元體橫向為雙排，濾筒為2只串聯。 3、壓縮空氣壓力為0.5～0.7MPa。 |
||
5、除塵器外形尺寸。

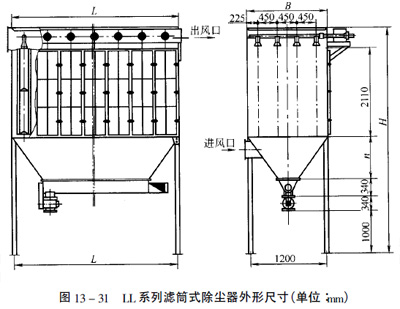

LL系列濾芯除塵器主要外形尺寸及安裝尺寸見圖13—31和表13—22。
| 性能 | 排列數量 | ||
| 單排筒數 m 只 | 3只 | 4只 | 5只 |
| 箱體室數 n | 4～10 | 4～10 | 4～10 |
| 箱體室數 L=20+550n/mm | |||
| 箱體寬度 B=40+450n/mm | |||
| 螺旋輸送機長度（內口）L/mm | 500n—920 | 500n—1370 | 500n—1820 |
| 灰斗高度 h/mm | 750 | 1100 | 1500 |
| 進風口中心位置 b/mm | 280 | 300 | 350 |
| 出風口高度 A/mm | 4790 | 5140 | 5540 |
| 除塵器總高 H/mm | 5040 | 5390 | 5790 |
